Планісфера

Планісфера — рухома карта зоряного неба (стереографічна полярна проєкція небесної сфери на спроєктована площину), яка складається з двох дисків, що обертаються довкола спільної вісі (у верхньому диску є прорізане вікно у вигляді проекції контуру горизонту на небесну сферу. За допомогою руху дисків, вона налаштовується так, щоб зобразити область видимих ​​зірок на небі для будь-якого часу та дати. Це різновид більш давнього інструмента, який має свої витоки з елліністичної цивілізації і є попередником сучасного планісфери — астролябії.

Philips' Planisphere (51½°N ±5°)

Історія

Середньовічна планісфера, Національна бібліотека Уельсу MS 735C, Абериствіт.

Слово планісфера (латинською planisphaerium) першим використав у другому столітті Клавдій Птолемей, аби описати представлення сферичної Землі за допомогою мапи зображеної на площині.

Використання цього терміна тривало й під час Ренесансу: наприклад Герард Меркатор описував свою світову мапу 1569 року^[en] як планісферу. У даній статті це слово описує представлення зоряної небесної сфери на площину.

Першу зоряну діаграму, що називалася «планісферою» створив Якоб Бартч^[en] 1624 року^[1]. Він був зятем Йоганна Кеплера, який відкрив закони планетарного руху.

Опис

Точні планісфери відображають небесні об'єкти у системі небесних координат: пряме піднесення і схилення. В щорічних астрономічних довідниках можна знайти змінення положення планет, астероїдів або комет, що задані саме в цих координатах, так що користувачі планісфери можуть знайти їх на небі^[2].

Двосторонні диски планісфер мають зображення відповідно для Північної та Південної півкуль. На деяких планісферах додають окремий покажчик схилення, використовуючи ту ж вказівну точку що і верхній диск. Деякі планісфери мають шкалу схилення надруковану на верхньому диску, здовж лінії що сполучає північ і південь на горизонті. Пряме піднесення задане на краю, де вказані дати для налаштування планісфери.

Стандартною планісферою для мореплавців і авіаторів є Star Finder 2102-D (також відома як Rude Star Finder and Identifier), двосторонній диск якої відображає 57 навігаційних зірок (en), а також укомплектований накладними трафаретами із координатними сітками для різних широт і таблицею з координатами зірок^[3][4].

Зовнішні зображення
ТОВ «НЦ «Українська дидактика»
	Рухома карта зоряного неба (50°N ±5°), Артикул: Г551[a] (2016)
	Рухома карта зоряного неба для Північної півкулі (40°N-65°N ±5°), Артикул: Г551[b] (2016)

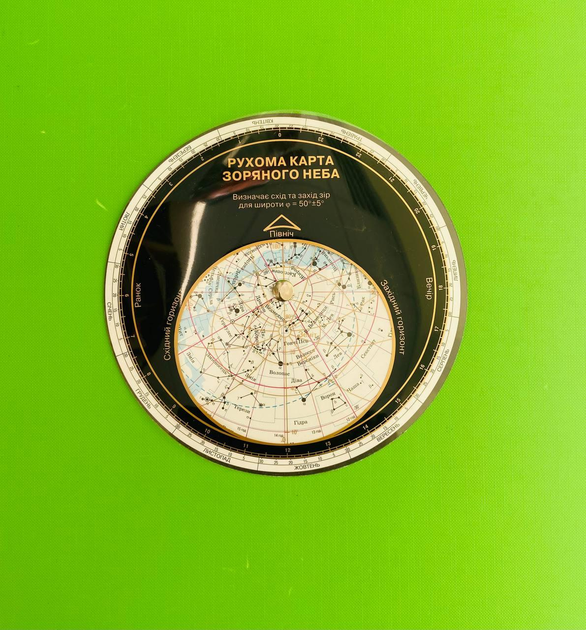

	Рухома карта зоряного неба (50°N ±5°) та інструкція[c], Видавництво «Ранок» (2019)
	Рухома карта зоряного неба, (50°N ±5°) Арт: 69035, ТОВ «STEM class» (2021)

Планісфери призначені для астрономів-аматорів зазвичай відображають зоряне небо у межах ±5° широти від розрахованої широти спостереження, зазначеної на планісфері^[d].

Для вивчення курсу астрономії у закладах загальної середньої освіти в Україні передбачено наявність рухомих карт зоряного неба для кожного учня (планісфери розраховані для 50°N широти придатні для всієї території України, за винятком південної частини півострова Крим). Паперову рухому карту зоряного неба можна виготовити власноруч із використанням безкоштовних онлайн сервісів чи готових шаблонів та принтера^[e][5][6].

Rob Walrecht Planisphere (50°N ±5°)

Виробники наручних механічних і кварцевих годинників виготовили моделі зі циферблатом у формі планісфери: серія годинників Citizen Cosmo Sign (Basel1986^prototype, Cosmo Circadian, Club La Mer, Lighthouse, Campanola, ASTRODEA^[7][8]), годинники WatchDesign (Planisphere, ASTRO II) та Christiaan van der Klaauw Astronomical Watches (Orion). Смартфони та смартгодинники (Samsung Galaxy Watch6 Classic Astro Edition) мають планісфери у вигляді заставок екрану^[9], або спеціальних застосунків (Stellarium Mobile, Google Sky Map (en)^[10]).

Зовнішні зображення
	Astrodea 4P82 (без карти)
	Astrodea 4P92
	Astrodea 4P87
	Astrodea 4P97

• Годинники Citizen (серії Cosmo Sign та Moon Sign)
•
  ASTRODEA, 4P87^[f] (35°S)^[11]
•
  Club La Mer, 4360-43228K (35°N)

Див. також

• Армілярна сфера
• Морська астролябія
• Зоряний глобус
• Військовий транспортир
• Компас#Спортивний компас

Нотатки

1. Наказ МОН №574 від 29.04.2020 р.
2. Прилад має вигляд планшета круглої форми двошарової структури, що має металеве з'єднання у центральній точці. Верхній шар виготовлений з прозорого пластика з позначками системи координат, що нанесені поліграфічним способом. Нижній шар виготовлений з цупкого картону з нанесенням карти зоряного неба. Габаритні розміри не менше 150х150х2мм. Вага не менше 0,01кг.

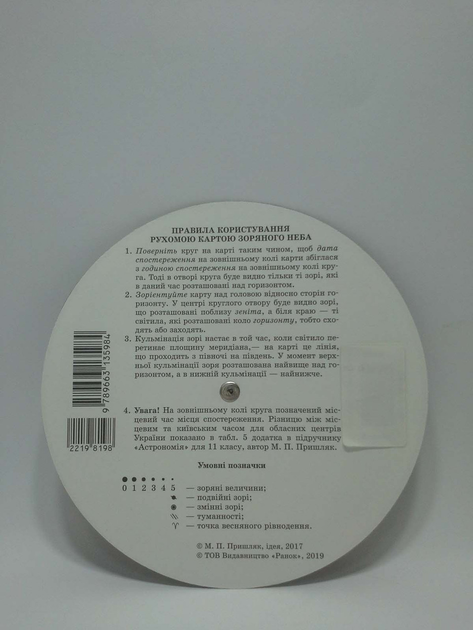

3. ПРАВИЛА КОРИСТУВАННЯ РУХОМОЮ КАРТОЮ ЗОРЯНОГО НЕБА 1. Поверніть круг на карті таким чином, щоб дата спостереження на зовнішньому колі карти збіглася з годиною спостереження на зовнішньому колі круга. Тоді в отворі круга буде видно тільки ті зорі, які в даний час розташовані над горизонтом. 2. Зорієнтуйте карту над головою відносно сторін горизонту. У центрі круглого отвору буде видно зорі, що розташовані поблизу зеніта, а біля краю — ті світила, які розташовані коло горизонту, тобто сходять або заходять. 3. Кульмінація зорі настає в той час, коли світило перетинає площину меридіана,— на карті це лінія, що проходить з півночі на південь. У момент верхньої кульмінації зоря розташована найвище над горизонтом, а в нижній кульмінації — найнижче. 4. Увага! На зовнішньому колі круга позначений місцевий час місця спостереження. Різницю між місцевим та київським часом для обласних центрів України показано в табл. 5 додатка в підручнику «Астрономія» для 11 класу, автор М. П. Пришляк.
4. Список найпопулярніших планісфер для аматорської астрономії: Philip's Planisphere (George Philip & Son Ltd. (en)), Pocket Planisphere (Francis Chichester), Study the Stars: Pocket Astronomy and Pocket Planisphere (Eduactional Novelty Co.), Star Wheel (Sky & Telescope), BBC Sky at Night Magazine Planisphere, The Miller Planisphere, Collins Planisphere (Royal Observatory Greenwich (en)), Celestron Sky Maps with Glow-in-the-Dark Star Finder, Rob Walrecht Planisphere (Rob Walrecht Production, et al.), The Night Sky (David S. Chandler), Orion Star Target та Tirion Double-Sided Multi-Latitude Planisphere (Wil Tirion), Guide to the Stars (Ken Graun), Pocket Star Finder (Toysmith), Star Wheel (Wild Life Outdoor Adventures), The Messier Observer's Planisphere (Celestial Teapot Designs), Jodrell Bank Planisphere, Southern Star Wheel (DOCdb/CfAH), Oculum Drehbare Himmelskarte (Michael Feiler, Stephan Schuring), Planisphere Geocoin (CompassRoseGeocoin), Die Drehbare Taschen-Sternkarte (AstroMedia), Drehbare Kosmos Mini-Sternkarte (Hermann-Michael Hahn, Gerhard Weiland), DIY Drehbare Sternkarte/Planisphere • Star Wheel (Joahim Broser), та ін.
5. Сервіси для виготовлення шаблону рухомої карти зоряного неба (з підтримкою української мови): In-The-Sky.org Planisphere (Dominic Ford), Drifted.in Planisphere (Jan Tošovsky).
6. Годинники серії Citizen Cosmo Sign Astrodea (Created by Hideo Uehara) випускалися у трьох моделях: 4P82 та дві версії 4P92 зі зменшеною деталізацією карт, а також дві 4P87 та одна 4P97 з відображенням фаз місяця у центрі. Подібними є годинники Citizen Campanola Cosmosign "Zodiac" 203, 4391-* та 4398-*., Citizen "Galileo Model" (Limited edition, на основі 4P92) та серія Club La Mer 4390-* (Noli Metuere, на основі 4P92, спрощеної та без меж сузірь).
